PF管支持用省スペースプッシュマウントタイ OS180-PM14
幅広いサイズのPF管を簡単・確実に固定。
幅広いサイズのPF管を簡単・確実に固定。●各種電路支持金具で多く採用されているφ14mm穴に対応しているため、様々な金具に使用可能です。

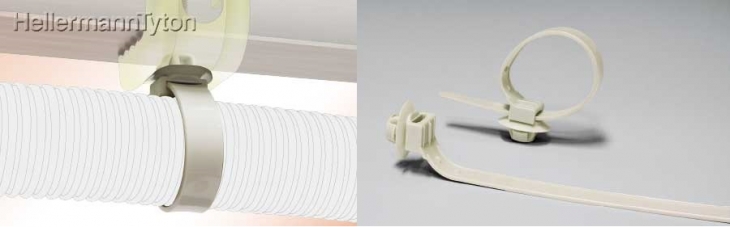

●穴に差し込むだけの簡単固定で、ネジ・ボルト止めが不要です。
●横ズレ防止のリブ付きで、PF管をしっかりと固定することが可能です。
●PF管呼び径16、22、28の幅広いPF管サイズに対応します。
材質：６６ナイロン
色：アイボリー
環境負荷物質管理体制 ：ハロゲンフリー、RoSH適合品
常時使用温度範囲 ：-40℃～+85℃
グレード：標準
UL難燃グレード（主原料）：UL94V-2

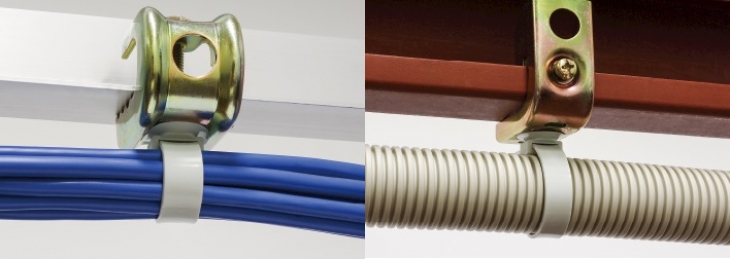

- ●ストラップ幅が12.7mm太幅のため、PF管のほか電線束などもしっかりと結束・固定することができます
●穴径φ14mmであれば、C型だけでなくL型・H型など、様々な形状の電路支持金具に取り付けることが可能です。

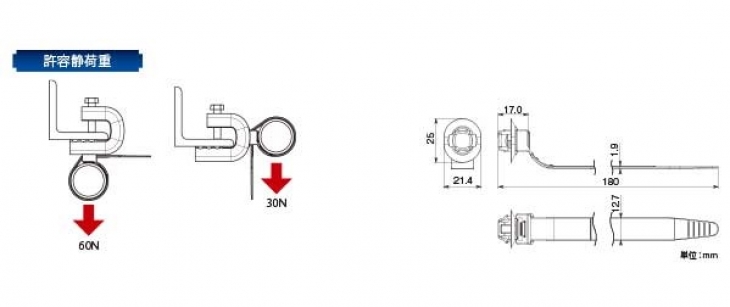

| 型番 | 結束径(PF管)φ(mm) 最小 | 結束径(PF管)φ(mm) 最大 | 全長：L(㎜） | 幅：A(㎜） | 取付板厚（㎜） | 取付穴径φ(㎜） | ループ引張強度（最小値）N(kgf) | 販売単位（本） |
|---|---|---|---|---|---|---|---|---|
| OS180-PM14 | 23 | 36.5 | 180 | 12.7 | 2.0～2.3 | 13.8～14.2 | 392（39.97） | 50 |
