結束したハーネスが取り付け穴の真上で固定されるため、位置決めが容易

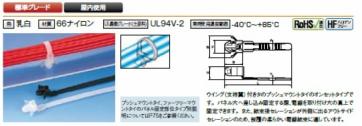

結束したハーネスが取り付け穴の真上で固定されるため、位置決めが容易ウィング（支持翼）付のプッシュマウントタイのオンセットタイプです。
パネル穴へ差込み固定する際、電線を取り付け穴の真上で固定できます。
また、結束後セレーションが外側に出るアウトサイドセレーションの為、被覆の柔らかい電線結束に適しています。
材質：６６ナイロン
常時使用可能温度：－４０℃～＋８５℃
色：乳白色
※ＯＳ１９０は受注生産品になります。

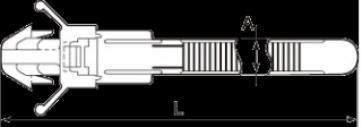

| 結束径最小（mm） | 結束径最大（mm） | 全長L（mm） | 幅A（mm） | B（mm） | F（mm） | G（mm） | H（mm） | T（mm） | 最大吸付パネル厚（mm） | 取付穴径（mm） | ループ引張強度（最小値）N（kgf） | 販売単位・袋（本） | 販売単位・ケース（本） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 20 | 130 | 5.0 | 13.3 | 9.0 | 16 | 9.2 | 1.1 | 2.6 | 6.8-7.2 | 147(14.99) | 100 | 5,000 |
| 1.6 | 40 | 190 | 5.0 | 13.3 | 9.0 | 16 | 9.2 | 1.1 | 2.6 | 6.8-7.2 | 147(14.99) | 100 | 5,000 |
| 型番 |
|---|
| OS130 |
| OS190 |
