固定具（マウントベース）
アルミ製マウントベース
- 特徴
- ネジ止めで固定でき、低温～高温下で使用できます。
| 材質 | アルミニウム |
|---|---|
| 使用温度範囲 | -100℃～450℃ |
| 型番 | サイズ
mm |
高さ
mm |
取付穴径
Φmm |
固定方法 | 使用タイ
最大幅 mm |
袋入数（大袋） | 袋入数（小袋） |
|---|---|---|---|---|---|---|---|
| TC105 | 25.4×12.7 | 3.8 | 4.9 | M4 ネジ | 4.8 | 1,000 | 100 |
2方向スクリュー・マウントベース
- 特徴
- 小さいスペースでネジ止め固定できます。
| 材質及び色 | 66 ナイロン（乳白色） UL94V-2 |
|---|---|
| 使用温度範囲 | -40℃～85℃ |
| 型番 | サイズ
mm |
高さ
mm |
取付穴径
Φmm |
固定方法 | 使用タイ
最大幅 mm |
袋入数（大袋） | 袋入数（小袋） |
|---|---|---|---|---|---|---|---|
| TC104 | 10.3×7.9 | 2.4 | 3.3 | M3 皿ネジ | 2.4 | 1,000 | 100 |
| TC102 | 19.1×12.7 | 3.2 | 4.4 | M4 皿ネジ | 4.8 | 1,000 | 100 |
サドルサポート・マウントベース
- 特徴
- サドル型のネジ固定具です。
エッジが少なく、やや重量のある電線にも適します。
| 材質 | 66ナイロン（標準）色：白色 66ナイロン（耐侯・耐熱）色：黒色／UL94V-2 |
|---|---|
| 使用温度範囲 | -40℃～85℃（耐候・耐熱タイプ／-40℃～105℃） |
| 型番 | H
mm |
W
mm |
L
mm |
D
mm |
固定方法 | 使用タイ
最大幅 mm |
袋入数（大袋） | 袋入数（小袋） |
|---|---|---|---|---|---|---|---|---|
| TC140
|
6.7 | 8.7 | 14.2 | 1.8 | M2.5ネジ | 2.4 | 500 | 100 |
| TC141
|
8.2 | 11.1 | 17.0 | 2.3 | M3.5ネジ | 4.8 | 500 | 100 |
| TC142
|
10.7 | 14.2 | 23.4 | 2.9 | M5ネジ | 7.6 | 500 | 100 |

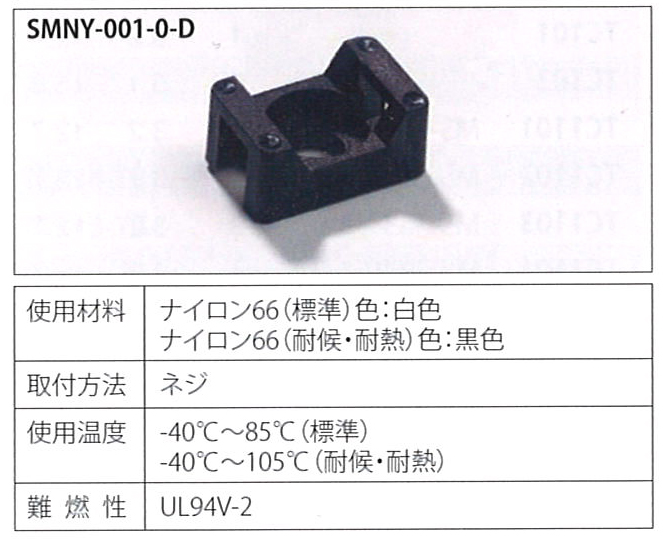

| サドル型デザインの固定具です | ||||||||
|---|---|---|---|---|---|---|---|---|
| 型番 | グレード | H mm | W mm | L mm | D mm | 取付穴径 φmm | 適応タイ mm ※1 | 袋入数（個） |
| SMNY-001-9-D | 標準 | 7.1 | 9.8 | 15.2 | 4.7 | 4.2 | 4.8 | 500 |
| SMNY-001-0-D | 耐候・耐熱 | 7.1 | 9.8 | 15.2 | 4.7 | 4.2 | 4.8 | 500 |
*1：適応タイ最大値
（注）納期につきましては当社営業へお問い合わせください。
結束バンドアクセサリー

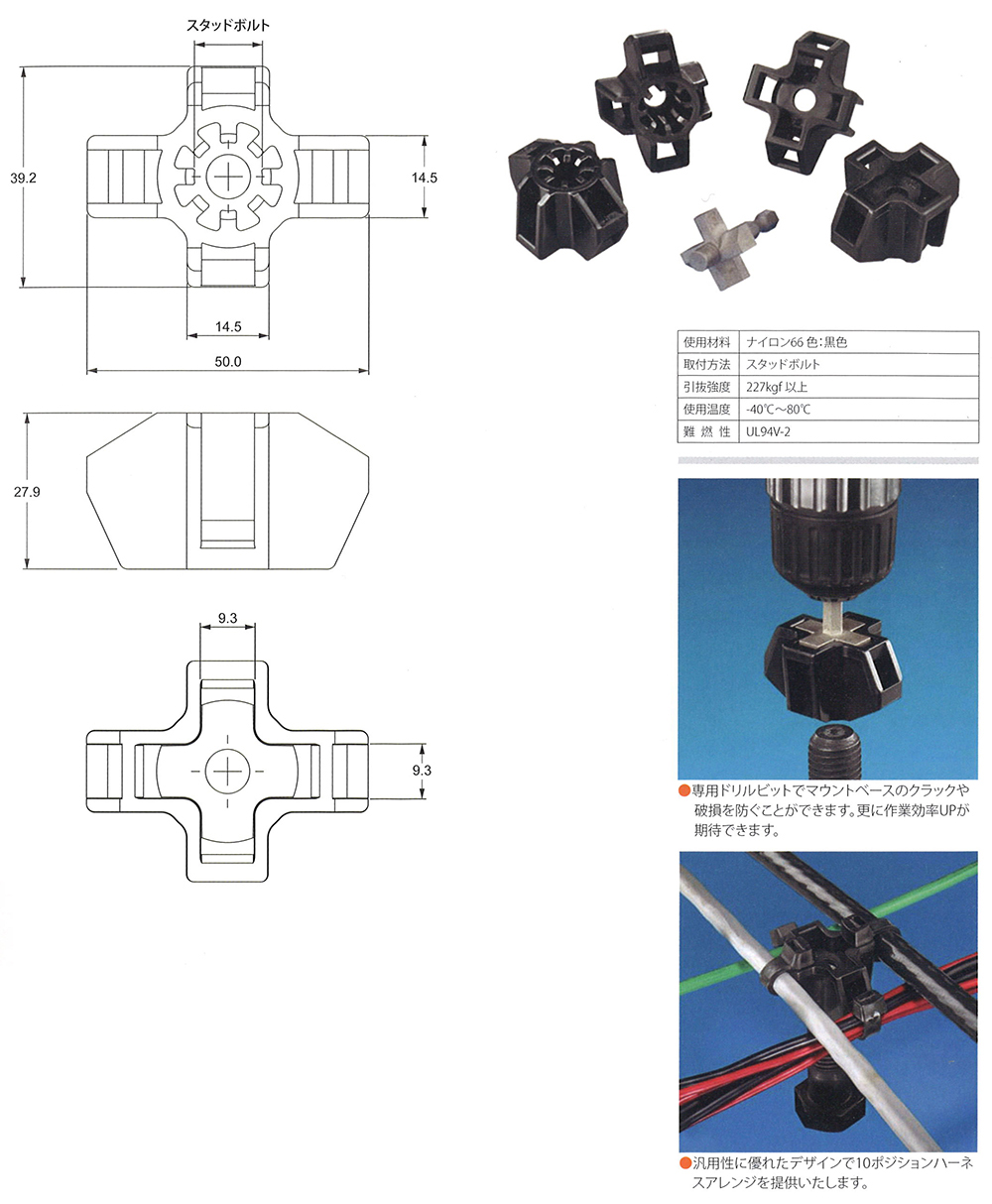

エクストリーム・マウントベース
- スタッドボルトに電動ドリルで直接ねじ込み固定します。
- 複数の電線束を立体交差で結束固定でき、短時間、狭い空間で作業できます。
- 最大6束のハーネス固定が可能。
- トラック&トレーラー、特殊車両へのハーネス固定に最適です。
| スタッドボルトに固定具を取り付け電線を4方向に結束できるユニークな固定具です | ||||
|---|---|---|---|---|
| 型番 | グレード | 適合スタッドボルト
inch（φmm） |
W(幅)
mm |
袋入数(本)／
ケース入数(本) |
| XMNY-357-0-D | 耐候 | 3/8"(9.5) | 9.0 | 500 |
| XMNY-500-0-D | 耐候 | 1/2"(13) | 9.0 | 500 |
| XMNY-625-0-D | 耐候 | 5/8"(16) | 9.0 | 500 |
| XMNY-750-0-D | 耐候 | 3/4"(19) | 9.0 | 500 |
| WTXM | スチール | ドリルビット3/8"(9.5) | ― | ― |
*1：適応タイ最大値
（注）納期につきましては当社営業へお問い合わせください。

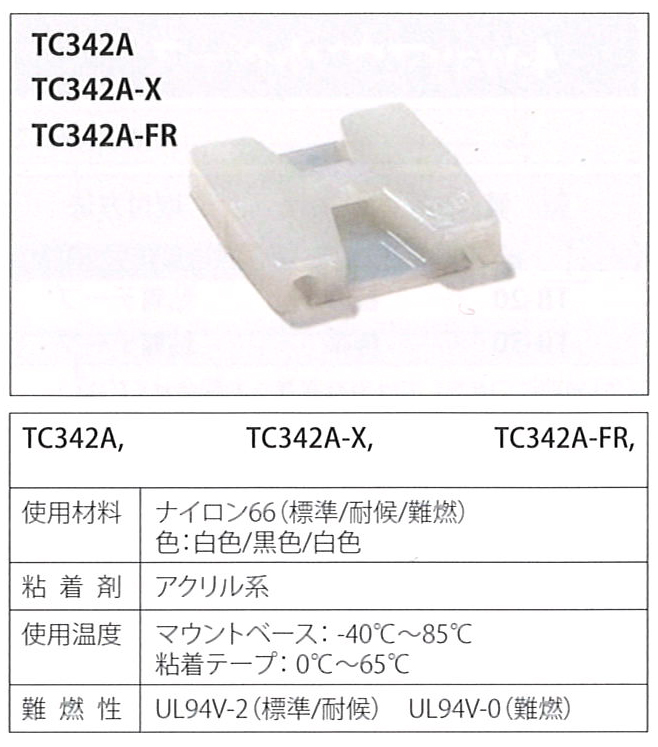

2-way・マウントベース
| 粘着テープで容易に固定できます | |||||||
|---|---|---|---|---|---|---|---|
| 型番 | グレード | 取付方法 | L mm | W mm | H mm | 適応タイ mm ※1 | 袋入数（個） |
| TC342A | 標準 | 粘着テープ | 28.6 | 28.6 | 6.5 | 4.8 | 1,000 |
| TC342A-X | 耐候 | 粘着テープ | 28.6 | 28.6 | 6.5 | 4.8 | 1,000 |
| TC342A-FR | 難燃 | 粘着テープ | 28.6 | 28.6 | 6.5 | 4.8 | 1,000 |
*1：適応タイ最大値
（注）納期につきましては当社営業へお問い合わせください。

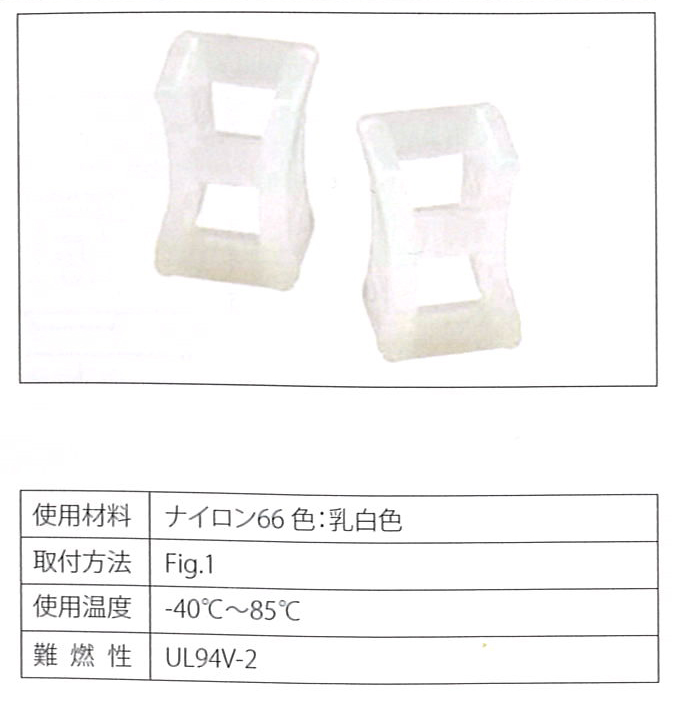

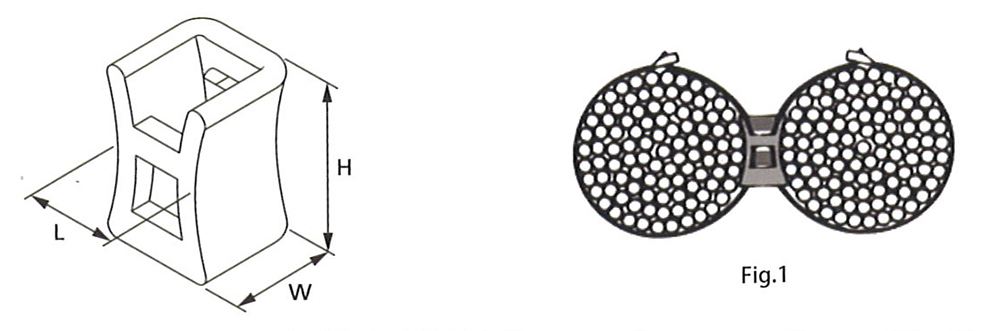

中間スペーサー
| 電線と電線の間に結束固定するスペーサーです | ||||||
|---|---|---|---|---|---|---|
| 型番 | グレード | H mm | W mm | L mm | 適応タイ mm ※1 | 袋入数（個） |
| TC5339 | 標準 | 12.7 | 8.2 | 6.8（電線間隔） | 4.8 | 100 |
*1：適応タイ最大値
（注）納期につきましては当社営業へお問い合わせください。
