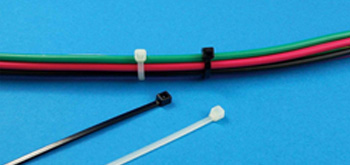

スタンダードタイ
- 独自のノウハウによる設計機構により、軽快な嵌合作業性と強い結束力を持たせ、長期の結束に耐えうるケーブルタイ（結束バンド）です。また結束径1.0～150mmまで幅広く商品をラインナップしています。
- ハイグレードポリアミド樹脂（ナイロン6・6）、高耐熱グレードはポリアミド樹脂（ナイロン4･6）を素材とした一体成形製品ですので、安心してご使用いただけます。

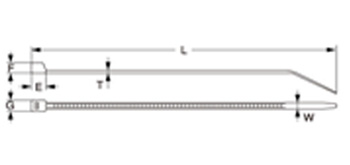

| 標準 | 着色 | 耐候・耐熱性 | 耐熱 | 高耐熱 | 難燃 | 寸法mm | ループ 引張強度 |
結束径 Min～Max |
梱包単位 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | T | W | E | F | G | 袋 | ケース | ||||||||||
| SG-80N | 赤、青 黄、緑 ※ |
SG-80W | SG-80H | SG-80HP | ★SG-80V | 82 | 1 | 1.9 | 4.6 | 3.4 | 3.6 | 98 (10) |
1.0～17 | 100本 | 1,000本 | 40,000本 （400袋） |
50,000本 （50袋） |
| ※SG-80VB | |||||||||||||||||
| SG-90 |
赤、青 黄、緑 |
SG-90W | 95 | 1.05 | 2.2 | 5 | 4 | 4.2 | 98 (10) |
1.5～19 | 1,000本 | 40,000本（40袋） | |||||
| SG-100 |
赤、青 黄、緑 |
SG-100W SG-100WU |
SG-100H | SG-100HP | ★SG-100V | 100 | 1.15 | 2.6 | 5.3 | 4.1 | 4.4 | 102.9 （10.5） |
1.5～22 | 100本 | 1,000本 | 25,000本 （250袋） |
25,000本 （25袋） |
| ※SG-100VB | |||||||||||||||||
| SG-150 |
赤、青 黄、緑 |
SG-150W SG-150WU |
SG-150H | SG-150HP | SG-150V | 150 | 1.2 | 3.4 | 6 | 4.6 | 6 | 176.4 （18） |
1.5～38 | 100本 | 10,000本 （100袋） |
||
| SG-200 |
赤、青 黄、緑 |
SG-200W SG-200WU |
SG-200H | SG-200HP | ★SG-200V | 200 | 1.25 | 4.4 | 7 | 5 | 7.5 | 225.4 （23） |
2.0～54 | 100本 | 10,000本 （100袋） |
||
| SG-250 |
赤、青 黄、緑 |
SG-250W SG-250WU |
SG-250H | SG-250HP | ※SG-250V | 250 | 1.45 | 4.4 | 8 | 5 | 8.6 | 313.6 （32） |
2.0～60 | 100本 | 7,500本（75袋） | ||
| SG-S275 | SG-S275W | 275 | 1.2 | 3.4 | 5.8 | 4.8 | 6.1 | 176.4 （18） |
2.5～75 | 100本 | 7,500本（75袋） | ||||||
| SG-300 | SG-300W SG-300WU |
※SG-300H | ※SG-300HP | ※SG-300V | 300 | 1.45 | 4.5 | 8 | 5 | 8.6 | 343 （35） |
3.0～85 | 100本 | 5,000本（50袋） | |||
| SG-360 | SG-360W SG-360WU |
※SG-360H | 364 | 1.4 | 5 | 8.2 | 5.5 | 8.2 | 392 （40） |
3.0～105 | 100本 | 5,000本（50袋） | |||||
| SG-H360 | SG-H360W SG-H360WU |
※SG-H360H | 364 | 2 | 7.8 | 9.5 | 7.5 | 12 | 666.4 （68） |
5.0～105 | 50本 | 2,000本（40袋） | |||||
| SG-450 | SG-450W ※SG-450WU |
※SG-450H | 450 | 2 | 8 | 15 | 8.5 | 16 | 833 （85） |
6.0～120 | 50本 | 1,000本（20袋） | |||||
| SG-550 | SG-550W ※SG-550WU |
※SG-550H | 550 | 2 | 13 | 17 | 10.8 | 20 | 1127 （115） |
10～150 | 25本 | 500本（20袋） | |||||
SG-80H,HP,V,VB、SG-100H,HP,V,VBは1,000本入のみとなります。
★の難燃グレードはUL認定温度105℃を取得しています。
スタンダードタイ（幅広タイプ）
- スタンダードタイの幅を広くすることにより、締め付け強度を必要とする作業に最適です。
- 幅が広いタイプなので、傷つけやすい被結束物を保護します。
- 建機・車両・通信などの重産業の結束に適しております。
- ポリアミド樹脂(ナイロン6・6)使用
| 標準 | 耐候・耐熱 | 寸法mm | ループ 引張強度 N（kgf） |
結束径 Min～Max φmm |
梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | T | W | E | F | G | 袋 | ケース | ||||
| SG-H80 | SG-H80W | 80 | 1.2 | 3.5 | 6.2 | 4 | 6 | 176 （17.9） |
1.0～15 | 100本 | 25,000本（250袋） |
| SG-H200 | SG-H200W | 200 | 1.6 | 8.7 | 11 | 6.5 | 13 | 588 （60） |
5.0～50 | 50本 | 4,000本（80袋） |
| SG-H250 | SG-H250W | 250 | 1.6 | 8.7 | 11 | 6.5 | 13 | 588 （60） |
5.0～66 | 50本 | 2,500本（50袋） |
| SG-H300 | SG-H300W | 300 | 1.6 | 8.7 | 11 | 6.5 | 13 | 588 （60） |
5.0～82 | 50本 | 2,500本（50袋） |
| SG-H360 | SG-H360W | 364 | 2 | 7.8 | 9.5 | 7.5 | 12 | 666.4 （68） |
5.0～105 | 50本 | 2,000本（40袋） |
スタンダードタイ（スリムタイプ）
- スタンダードタイの幅をより狭くし、使用頻度の高い商品をそろえました。
- スタンダードタイと同様に独自のノウハウによる設計機構により、軽快な嵌合作業性と強い結束力を持たせ、長期の結束に耐え得るケーブルタイです。
- ハイグレードのポリアミド樹脂（ナイロン6・6）、高耐熱グレードはポリアミド樹脂（ナイロン4･6）を素材とした一体成形製品ですので、安心してご使用いただけます。
| 標準 | 耐候・耐熱 | 寸法mm | ループ 引張強度 N（kgf） |
結束径 Min～Max φmm |
梱包単位 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | T | W | E | F | G | 袋 | ケース | |||||
| SG-M80 | SG-M80W | 80 | 0.8 | 1.8 | 3.4 | 2.5 | 3.2 | 53.9 （5.5） |
1.0～16 | 1,000本 | 50,000本（50袋） | |
| SG-M100 | SG-M100W | 100 | 0.8 | 1.8 | 3.4 | 2.5 | 3.2 | 53.9 （5.5） |
1.0～20 | 1,000本 | 25,000本（25袋） | |
| SG-ST100 | ※SG-ST100W | 104 | 1 | 2.4 | 4.1 | 3.5 | 4.4 | 78.4 （8） |
1.0～22 | 1,000本 | 25,000本（25袋） | |
| SG-S100 | SG-S100W | 105 | 1 | 2.2 | 4 | 2.9 | 3.9 | 78.4 （8） |
1.0～23 | 1,000本 | 25,000本（25袋） | |
| SG-S150 | SG-S150W | 145 | 1.2 | 2.6 | 5.3 | 4 | 4.6 | 102.9 （10.5） |
2.0～32 | 1,000本 | 20,000本（200袋） | |
| SG-S175 | SG-S175W | 175 | 1.1 | 2.6 | 5.4 | 4 | 4.6 | 102.9 （102.5） |
2.0～47 | 1,000本 | 20,000本（200袋） | |
| SG-S200 | SG-S200W | 200 | 1.1 | 2.6 | 5.4 | 4 | 4.6 | 102.9 （10.5） |
2.0～54 | 1,000本 | 20,000本（200袋） | |
| SG-M200 | SG-M200W | 201 | 1.2 | 3.4 | 6 | 5 | 6 | 176.4 （18） |
2.0～54 | 1,000本 | 15,000本（150袋） | |
| SG-S275 | SG-S275W | 275 | 1.2 | 3.4 | 5.8 | 4.8 | 6.1 | 176.4 （18） |
2.5～75 | 1,000本 | 7,500本（75袋） | |

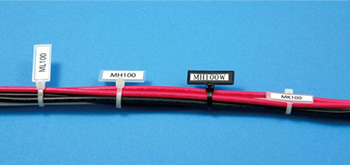

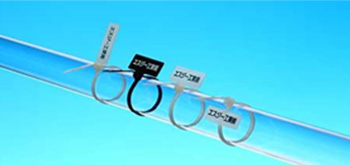

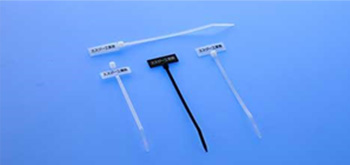

マーキングタイ
- 電線束の分類、回路の識別などに便利な、表示用タグを設けたタイプです。
- 表示用タグ部に油性マーカー、マークシート、印刷テープなどで簡単に表示できます。
- 社名、ロゴ、番号などの印字もできます。詳しい内容、ご質問などはお気軽にお問い合わせください。

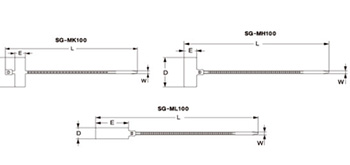

| 標準 | 耐候・耐熱 | 寸法mm | ループ 引張強度 N（kgf） |
結束径 Min～Max φmm |
梱包単位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | W | D | E | 袋 | ケース | ||||
| SG-MK100 | ※SG-MK100W | 100 | 2.5 | 25 | 8 | 78.4(8.0) | 6.0～22 | 100本 | 15,000本（150袋） |
| SG-MH100 | SG-MH100W | 109.5 | 2.5 | 25 | 9.5 | 78.4(8.0) | 1.5～22 | 100本 | 15,000本（150袋） |
| SG-ML100 | ※SG-ML100W | 125 | 2.5 | 9.5 | 25 | 78.4(8.0) | 1.5～22 | 500本 | 15,000本（30袋） |
※の受注生産品につきましては3ケース以上よりご注文を承ります。納期をお問い合わせください。
※仕様並びに外観・寸法は予告なく変更する場合がございます。
スタンダードタイ（スリムタイプ）
- 着脱が容易にできる機能を持たせた、一体成形の再使用が可能なタイプです。

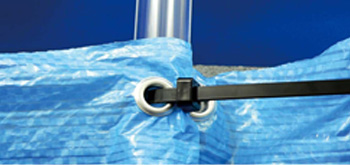

- 建築現場などで使用される、養生シートを足場パイプに取付けるのに適しています。
- 強い引張強度を保持するポリアミド樹脂（ナイロン6・6）を素材としていますので、過酷な条件下での使用に適しています。

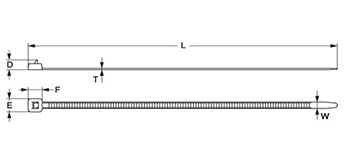

| 標準 | 耐候・耐熱 | 寸法mm | ループ 引張強度 N（kgf） |
結束径 Min～Max φmm |
梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | T | W | D | E | F | 袋 | ケース | ||||
| SG-RH300 | SG-RH300W | 310 | 1.8 | 8.3 | 13 | 17 | 16.4 | 965.3(98.5) | 15.0～87 | 100本 | 1,500本（15袋） |
| SG-RH350 | SG-RH350W | 360 | 1.8 | 8.3 | 13 | 17 | 16.4 | 965.3(98.5) | 18.0～105 | 50本 | 1,000本（20袋） |

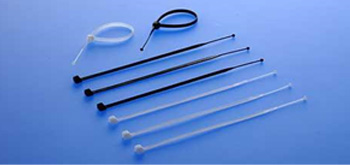

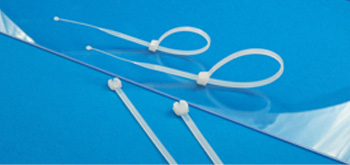

オープンタイ

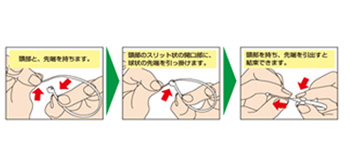

- 頭部のスリット状の開口部に、球状の先端を引っ掛け、手軽に結束できるタイプです。
- 暗闇や手元の見えにくい場所での結束に適しています。
- ポリアミド樹脂(ナイロン6・6)使用

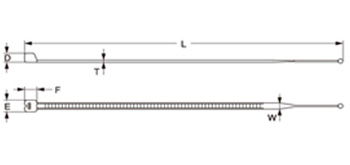

| 標準 | 耐候・耐熱 | 寸法mm | ループ 引張強度 N（kgf） |
結束径 Min～Max φmm |
梱包単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | T | W | D | E | F | 袋 | ケース | ||||
| ※SG-OH100 | ※SG-OH100W | 111 | 1.15 | 2.6 | 4.1 | 4.4 | 5.3 | 98.0(10.0) | 2.5～20 | 500本 | 20,000本（40袋） |
| ※SG-OH150 | ※SG-OH150W | 154 | 1.3 | 3.4 | 4.5 | 6.8 | 6.5 | 137.2(14.0) | 2.0～32 | 500本 | 15,000本（30袋） |
| ※SG-OH200 | ※SG-OH200W | 185 | 1.4 | 4 | 5.5 | 7.6 | 7.5 | 196.0(20.0) | 3.0～44 | 500本 | 10,000本（20袋） |
※の受注生産品につきましては3ケース以上よりご注文を承ります。納期をお問い合わせください。
※仕様並びに外観・寸法は予告なく変更する場合がございます。
