  • 特殊用途（低温・高温用）識別・固定

特殊用途（低温・高温用）識別・固定

ディテクタブルタイプ（金属探知機検出タイプ）

  • 鉄成分が混合されたディテクタブルケーブル・タイは金属探知器、及びX線異物検査機などで検知可能です。
ディテクタブルタイプ
使用材料 66ナイロン/ PP
色 青色
使用温度 -40℃～85℃（結束後）
難燃性 UL94V-2 (66ナイロン) UL94 HB (PP)

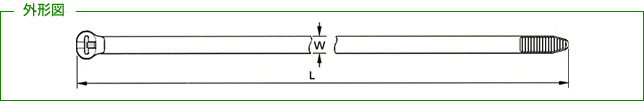

外形図
型番 グレード 最大結末径
Φmm		 L(全長)
mm		 W(幅)
mm		 引張強度*1
N(kgf)		 袋入数(本) 適用工具 納期
TY523MR-NDT 標準
(66ナイロン)		 16 92 2.4 80(8) 100 ERG50 問合せ(輸入)
TY525MR-NDT 45 186 4.8 222(23) 100 ERG50/ERG120 問合せ(輸入)
TY528MR-NDT 102 360 4.8 222(23) 100 ERG50/ERG120 問合せ(輸入)
TY527MR-NDT 90 340 7.0 534(54) 50 ERG120 問合せ(輸入)
TY523MR-PDT 標準
(ポリプロピレン)		 16 92 2.4 50(5) 100 ERG50 問合せ(輸入)
TY525MR-PDT 45 186 4.8 130(13) 100 ERG50 問合せ(輸入)
TY528MR-PDT 102 360 4.8 130(13) 100 ERG50 問合せ(輸入)
TY527MR-PDT 90 340 7.0 270(28) 50 ERG120 問合せ(輸入)

＊1：ループ引張強度最小値

（注）納期につきましては当社営業へお問合せください。

  • 金属探知器感度設定を最小φ1.5mm（鉄球）にて検知
  • HACCP=食品の衛生管理のシステムを導入される企業へ
  • 容易に視覚的に発見できる明るい青色ケーブル・タイ
  • 施設設備の衛生管理に
  • 浮力のあるポリプロピレンシリーズは清涼飲料水・液体食品製造ラインに
  • ハロゲンフリー
  • 異物混入に敏感なあらゆる分野に

  • 金属探知器反応金属探知器反応

  • X線透過画像X線透過画像

■鉄成分を含んでおりますのでサビの発生など考えられますので定期的な交換をお勧めいたします。

テフゼルタイプ

  • 低温～高温下に幅広く使用できます。難燃性UL94V-0。
  • 原子力、化学プラント、航空宇宙産業機器に最適です。
NTRタイプ
使用材料 テフゼル（フッ素ポリマー）
色 青緑色（温度・湿度により色変化あり）
使用温度 -45℃～170℃（結束後）

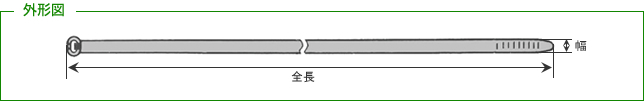

外形図
上段：型番
下段：小袋型番		 全長
mm		 バンド幅
mm		 最大結束径
Φmm		 引張強度
N (kgf)		 袋入数 工具(目盛)
TYZ23M 92 2.4 16 80
(8)		 1,000 WT-193A /
ERG50
1.5～4 (1～4kgf)
TYZ523M 100
TYZ25M 186 4.8 44 222
(23)		 1,000 WT-193A /
ERG50
4～8 (4～9kgf)
TYZ525M 100
TYZ28M 360 102 500
TYZ528M 100
TYZ27M 340 7 90 534
(54)		 100 WT-197 /
ERG120
4～8 (11～20kgf)
TYZ527M 50

1.耐放射線特性

  照射前結束 照射後結束
0 20kgf 20kgf
50メガラド 27kgf 22kgf
100メガラド 29kgf 26kgf
200メガラド 24kgf 20kgf

2.耐薬品性

薬 品 名 沸点 試験
温度
(℃)		 日数 残存特性 (%)
引張
強さ		 伸び 重量
増加
有機
化合物		 ナフサ ― 100 7 100 100 0.5
アニリン 185 120 30 93 82 ―
無機
化合物		 四塩化炭素 78 78 7 90 80 4.5
アセトン 56 56 7 80 83 4.1
酢酸エチル 77 77 7 85 60 0
濃塩酸 106 23 7 100 90 0
苛性ソーダ ― 120 7 94 80 0.2
塩化亜鉛 104 100 7 100 100 0

テフゼルの特長

テフゼル（デュポン社素材名：Tefzel）は強靭な熱可塑性樹脂で優れた曲げ弾性率、耐衝撃性、高い引っ張り力を持ち、しかも耐候性、放射線、溶剤、化学薬品に対しても安定した特性を備えております。

固定タイプ

  • タイラップに固定用穴を設けてパネル等に簡単に取り付けられるタイプです。
  • 難燃性UL94V-2 です。
固定タイプ
使用材料 66ナイロン
色 乳白色（標準グレード）/黒（耐候グレード）
使用温度 -40℃～85℃（結束後）
UL 定格温度 85℃

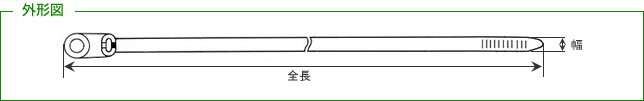

外形図
型番
※()内は小袋型番になります。		 全長
mm		 バンド幅
mm		 最大結束径
Φmm		 引張強度
N (kgf)		 固定用
穴径
Φmm		 袋入数 工具(目盛)
標準グレード 耐候グレード
TY33M
（TY533M）		 TY33MX
（TY533MX）		 102 2.4 16 80
(8) 		3 1,000
(100)		 WT-193A 1.5～4
TY34M
（TY534M）		 TY34MX
（TY534MX）		 152 3.6 29 178
(18) 		4 1,000
(100)		 WT-193A 2.5 ～7
TY35M
（TY535M）		 TY35MX
（TY535MX）		 197 4.8 44 222
(23)		 5 1,000
(100）		 WT-193A 4～8 /
WT-197 1～4
TY37M
（TY537M）		 TY37MX
（TY537MX）		 353 7.6 89 534
(54) 		6 500
(50)		 WT-197 4～8
TY54M
（TY554M）		 - 151 3.6 29 178
(18)		 4.8
 1,000
(100)		 WT-193A 2.5～7
外形図

識別タイプ

  • 表示部は表面が砂地仕上げになっていますので、油性マーキングペン等で簡単に記入できます。
    （専用マーキングペン 黒：WT-163M-1、赤： WT-163M-3）•難燃性UL94V-2 です。
識別タイプ
使用材料 66 ナイロン（乳白色）
使用温度 -40℃～85℃(結束後)
UL 定格温度 85℃

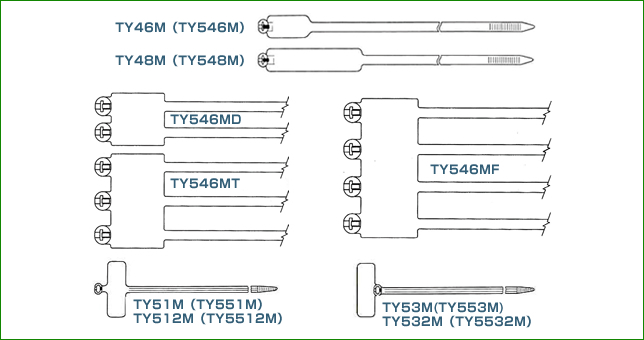

外形図
型番
※()内は小袋型番になります。		 全長
(mm)		 バンド幅
(mm)		 最大
結束径
(Φmm)		 引張強度
N (kgf)		 記入部寸法
(mm)		 袋入数 MIL 規格 工具（目盛）
TY46M
（TY546M） 		184 4.8 44 222
(23) 		12.7×22 1,000 MS3368-1 WT-193A 4～8 /
WT-197 1～4
TY48M
（TY548M）		 360 4.8 102 222
(23)		 12.7×54 1,000 MS3368-2
TY51M
（TY551M）		 92 2.4 16 80
(8) 		25.4×7.9 500 MS3368-5 WT-193A 1.5～4
TY512M
（TY5512M）		 210 2.4 51 80
(8)		 25.4×7.9 1,000 ―
TY53M
（TY553M）		 102 2.4 16 80
(8)		 20.6×9 500 ―
TY532M
（TY5532M）		 213 2.4 51 80
(8) 		20.6×9 1,000 ―
TY546MD 184 4.7 44 222
(23) 		29.8×25.4 50 MS3368-3 WT-193A 4～8 /
WT-197 1～4
TY546MT 30.7×25.4 100 MS3368-4
TY546MF 63.0×25.4 50 ―

熱感知タイプ

●色が変化する事で危険な高温を警告するバンドです。

ディテクタブルタイプ
使用材料 ポリプロピレン（本体部）
316ステンレススチール（バーブ部）
色 緑（通常使用下）
半透明（熱反応後）
使用温度 －60℃～＋85℃（熱感知温度49℃±3℃）
型番 グレード 結束系
Φ㎜		 L（全長）
mm		 W（幅）
mm		 引張強度
(N)		 袋入数
（本）		 適用工具 納期
TYHR525M-5 標準 3-41 185 4.8 135 100 ERG50
ERG120		 問合せ
（輸入）
TYHR528M-5 標準 5-95 360 4.8 135 100 ERG50
ERG120		 問合せ
（輸入）
TYHR527M-5 標準 3-89 342 6.9 165 50 ERG120 問合せ
（輸入）

Ty-Rap熱反応性ケーブルタイは、高温の表面を視覚的に示すことで、安全でない作業環境や誤作動している機器を特定するのに最適です。
通常の動作温度が40℃未満であれば、様々な環境でタイラップを固定可能です。

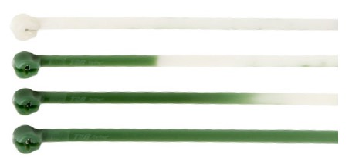

  • ・高温面に接触すると緑色から半透明に変化します。
  • ・熱反応性ポリプロピレン材料の有効性は、通常の仕様条件下で24カ月以上持続します。
  • ・熱反応寿命：熱反応御約1000時間
  • ・屋内使用

■本製品は熱インジケーター表示で温度測定はしません。

適切な測定装置を使用して、実際の温度を測定する必要があります。

本製品は次のいずれかの状態が初めて発生した時に交換して下さい。

  • ・動作温度を超えている
  • ・紫外線の照射
  • ・標準的な緑色に見える退色、または24か月経過

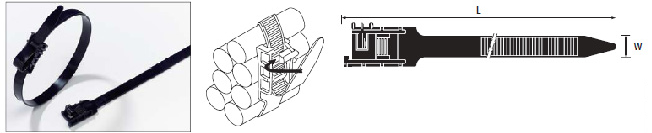

ヘビーデューティー・ラッシング・タイ

  • リリースできる一体型タイプの結束バンドです。
  • 建設工事や仮設工事、重量物の固定に最適です。
  • 屋内、屋外ともに使用できます。
ヘビーデューティー・ラッシング・タイ
使用材料 66ナイロン
色 黒色
使用温度 -40℃～85℃（結束後）
型番 最大結末径
Φmm		 L(全長)
mm		 W(幅)
mm		 引張強度*1
N(kgf)		 袋入数(本)／
ケース入数(本)		 適用工具 納期
耐候グレード
TY409 121 483 12.7 890(91) 100/1,000   問い合わせ（輸入）
TY5409 121 483 12.7 890(91) 25/250   問い合わせ（輸入）

*1：ループ引張強度最小値

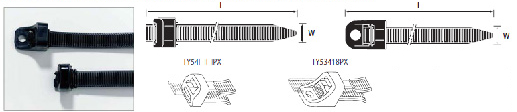

ラッシング・タイ

  • リリースできる分離型タイプの結束バンドです。
  • 薬品環境での使用に優れています。
  • 屋内、屋外ともに使用できます。
ッシング・タイ
使用材料 ポリプロピレン
色 黒色
使用温度 -40℃～85℃（結束後）
型番 取り付
穴径
Φmm		 最大結末径
Φmm		 L(全長)
mm		 W(幅)
mm		 引張強度*1
N(kgf)		 袋入数(本)／
ケース入数(本)		 適用工具 納期
耐候グレード
TY5418PX ― 127 457 12.7 667（68） 25/250   問い合わせ（輸入）
TY5424PX ― 178 610 12.7 667（68） 25/250   問い合わせ（輸入）
TY5442PX ― 305 1067 12.7 667（68） 10/100   問い合わせ（輸入）
TY5460PX ― 457 1524 12.7 667（68） 10/100   問い合わせ（輸入）
TY4100PX ― ― 1巻（30ｍ） 12.7 667（68） 1巻（50個）   問い合わせ（輸入）

*1：ループ引張強度最小値

型番 取り付
穴径
Φmm		 最大結末径
Φmm		 L(全長)
mm		 W(幅)
mm		 引張強度*1
N(kgf)		 袋入数(本)／
ケース入数(本)		 適用工具 納期
耐候グレード
TY53418PX 6.9 127 457 12.7 667（68） 25/250   問い合わせ（輸入）

*1：ループ引張強度最小値

ッシング・タイ
使用材料 ポリプロピレン
色 黒色
使用温度 -40℃～85℃（結束後）
型番 取り付
穴径
Φmm		 最大結末径
Φmm		 L(全長)
mm		 W(幅)
mm		 引張強度*1
N(kgf)		 袋入数(本)／
ケース入数(本)		 適用工具 納期
耐候グレード

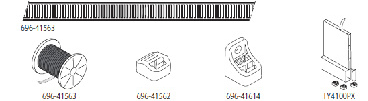

698-41583 ― ― 300 12.7 ― 1巻（300ｍ）   問い合わせ（輸入）
698-41562 ― ― ― ― ― 200   問い合わせ（輸入）
698-41611 6.9 ― ― ― ― 200   問い合わせ（輸入）

*1：ループ引張強度最小値
