（ケーブル）保護材

ケーブル保護ブレード・スリーブ

ブレード・スリーブ

  • メッシュ構造により柔軟性・屈伸性・伸縮性に優れたハーネス保護スリーブです。
精密・高耐久性工具

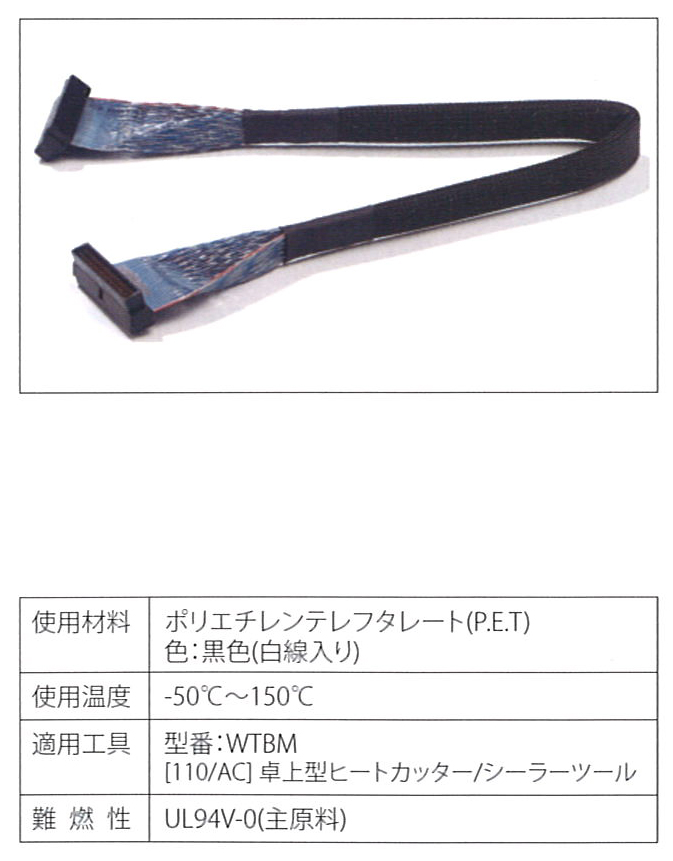

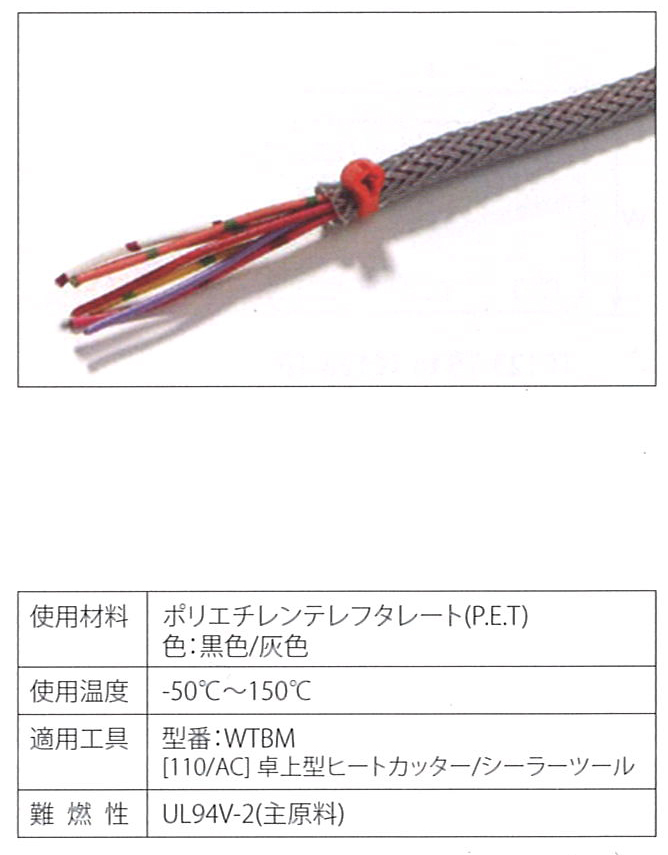

P.E.Tブレード・スリーブ
黒色と灰色の2色から選べるネットスリーブです
型 番 グレード 標準内径
Φmm		 適用サイズ
Φmm		 梱包
m/巻
CPS3B-100 標準 3 1-5 100
CPS4B-100 標準 4 2-7 100
CPS5B-100 標準 5 3-9 100
CPS6B-100 標準 6 4-11 100
CPS10B-100 標準 10 7-15 100
CPS12B-50 標準 12 8-17 50
CPS15B-50 標準 15 10-20 50
CPS20B-25 標準 20 14-26 25
CPS25B-25 標準 25 18-34 25
CPS30B-25 標準 30 20-40 25
CPS40B-25 標準 40 30-50 25
CPS50B-25 標準 50 40-66 25

※納期につきましては当社営業へお問い合わせください。

P.B.Tブレード・スリーブ
P.B.Tブレード・スリーブ
電線を挿入した後メッシュ構造により優しく包み込むブレード・スリーブです
型 番 グレード 標準内径
Φmm		 適用サイズ
Φmm		 梱包
m/巻
CPS3B-100-CV0 難燃 3 2-5 100
CPS4B-100-CV0 難燃 4 3-7 100
CPS5B-100-CV0 難燃 5 4-9 100
CPS6B-100-CV0 難燃 6 5-11 100
CPS10B-50-CV0 難燃 10 9-15 50
CPS12B-50-CV0 難燃 12 11-17 50
CPS15B-50-CV0 難燃 15 13-20 50
CPS20B-50-CV0 難燃 20 18-25 50
CPS25B-50-CV0 難燃 25 22-30 50
CPS30B-50-CV0 難燃 30 27-40 50
CPS40B-50-CV0 難燃 40 35-50 50
CPS50B-50-CV0 難燃 50 45-60 50

※納期につきましては当社営業へお問い合わせください。

薄肉熱収縮チューブ

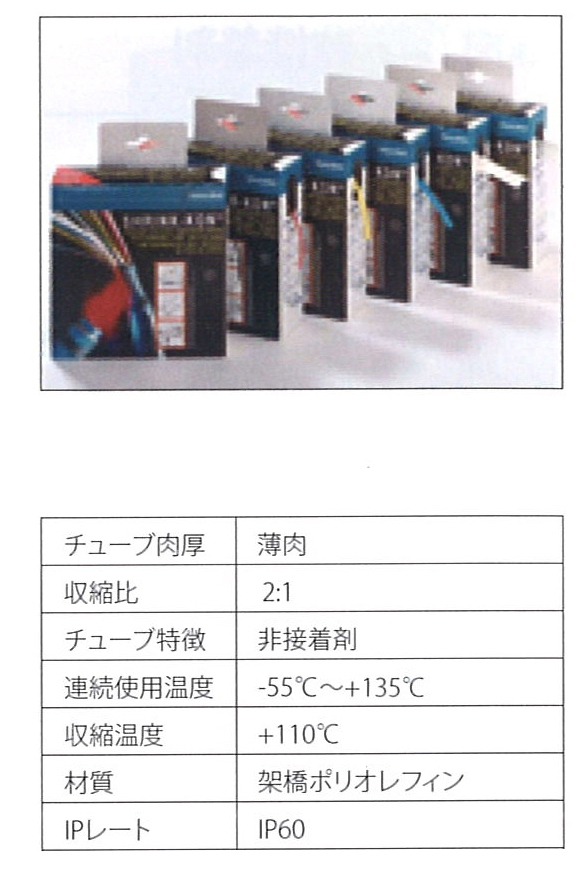

PLGシリーズ-[HSB]ハンディーサイズボックス

  • 汎用性が高く多目的にご使用いただける薄肉熱収縮チューブです。コンパクトで保管に便利なハンディーサイズボックスタイプです。
PLGシリーズ-[HSB]ハンディーサイズボックス

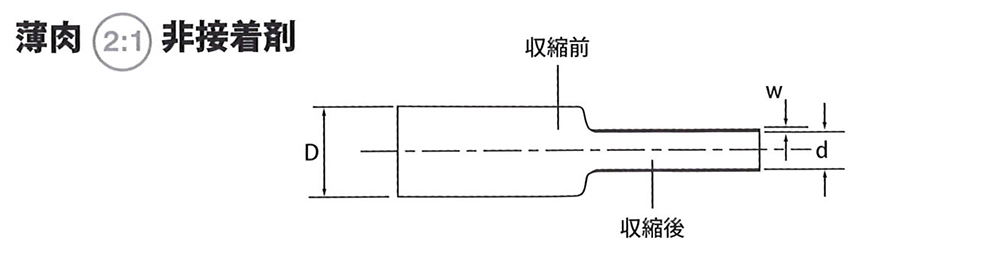

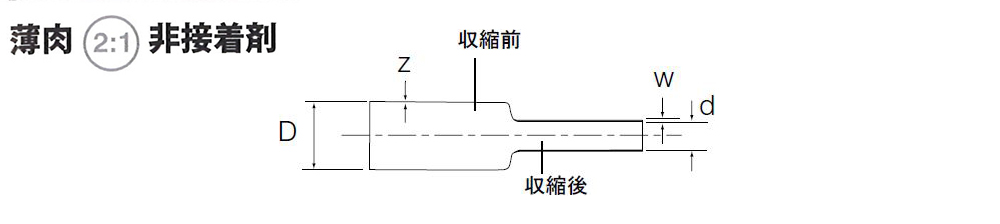

型番 収縮前D内径
（φmm）		 収縮後d内径
（φmm）		 収縮後W厚み
（mm）		 長さ/箱
（m）
HSB46 1.2 0.6 0.4 12.0
HSB63 1.6 0.8 0.4 12.0
HSB93 2.4 1.2 0.5 11.5
HSB125 3.2 1.6 0.5 11.5
HSB187 4.8 2.4 0.5 9.5
HSB250 6.4 3.2 0.6 7.5
HSB375 9.5 4.8 0.6 6.5
HSB500 12.7 6.4 0.6 6.0
HSB750 19.0 9.5 0.6 5.0
HSB1000 25.4 12.7 0.9 3.3

※納期につきましては当社営業へお問い合わせください。

型番末尾に以下番号を付け加えて色を御指定下さい。

  1. 無印 = 黒
  2. 1 = ブラウン
  3. 2 = レッド
  4. 4 = イエロー
  5. 5 = グリーン
  6. 6 = ブルー
  7. 8 = グレー
  8. 9 = ホワイト
  9. C = 透明
  1. ブラウン
  2. レッド
  3. イエロー
  4. グリーン
  5. ブルー
  6. グレー
  7. ホワイト
  8. 透明

薄肉熱収縮チューブ

PKGシリーズ　－　ハンディーサイズボックス

  • 収縮性が3:1と高く、柔軟性と耐燃性に優れ、接着剤付きで湿気を防ぎ内部を保護します。
    また防水、防滴にも適した軟質収縮チューブです。
PKGシリーズ　－　ハンディーサイズボックス

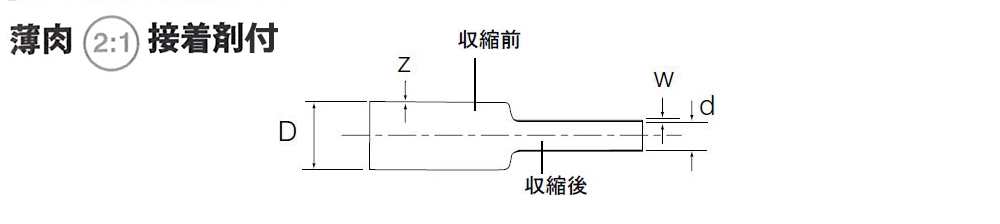

型番 収縮前D内径
（φmm）		 収縮後d内径
（φmm）		 収縮後W厚み
（mm）		 長さ/箱
（m）
PKG0301-0-D 3.0 1.0 1.0 5.0
PKG0602-0-D 6.0 2.0 1.0 3.5
PKG0903-0-D 9.0 3.0 1.4 3.0
PKG1204-0-D 12.0 4.0 1.8 2.5
PKG1806-0-D 18.0 6.0 2.2 2.0
PKG2408-0-D 24.0 8.0 2.5 1.5

※納期につきましては当社営業へお問い合わせください。

型番末尾に以下番号を付け加えて色を御指定下さい。

  1. 0 = ブラック
  2. C = 透明 ※透明は60巻LOTからの御発注になります。
  1. ブラック
  2. 透明

薄肉熱収縮チューブ

KYNシリーズ　－定尺1.22m（透明）

  • 機械的強度と絶縁性および耐薬品性に優れているほか、高温での環境下に適した半硬質で耐熱性を持ったチューブです。
    熱収縮チューブの色は透明です。
KYNシリーズ　－定尺1.22m（透明）
型番 収縮前D内径
（φmm）		 収縮後d内径
（φmm）		 収縮後W厚み
（mm）		 合計長さ
（m）		 梱包
1.22m/本
KYN46-C-A 1.2 0.6 0.25 30.5 25
KYN63-C-A 1.6 0.8 0.25 30.5 25
KYN93-C-A 2.4 1.2 0.25 30.5 25
KYN125-C-A 3.2 1.6 0.25 30.5 25
KYN187-C-A 4.8 2.4 0.25 30.5 25
KYN250-C-A 6.4 3.2 0.30 12.2 10
KYN375-C-A 9.5 4.8 0.30 12.2 10
KYN500-C-A 12.7 6.0 0.30 12.2 10
KYN750-C-A 19.1 9.5 0.40 12.2 10
KYN1000-C-A 25.4 12.7 0.50 12.2 10

※納期につきましては当社営業へお問い合わせください。

薄肉熱収縮チューブ

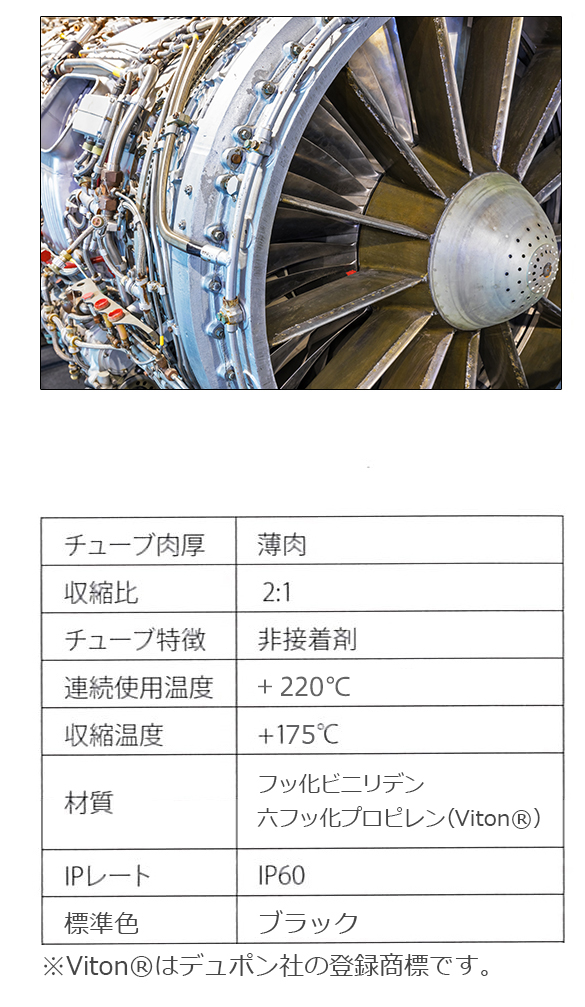

VITシリーズ　－定尺0.6m（難燃性）

  • 高軟質収縮チューブは、耐油性に優れ、さらに耐薬品性や高い耐燃性を備えており、自動車、航空機その他、
    エンジンルーム内など幅広い分野でご利用いただけます。
VITシリーズ　－定尺0.6m（難燃性）
型番 収縮前D内径
（φmm）		 収縮後d内径
（φmm）		 収縮後W厚み
（mm）		 合計長さ
（m）		 梱包
0.6m/本
VIT125-0-C 3.2 1.6 0.8 6.0 10
VIT187-0-C 4.8 2.4 0.9 6.0 10
VIT250-0-C 6.4 3.2 0.9 6.0 10
VIT375-0-C 9.5 4.8 0.9 4.8 8
VIT500-0-C 12.7 6.4 0.9 4.2 7
VIT750-0-C 19.1 9.5 1.3 3.6 6
VIT1000-0-C 25.4 12.7 1.4 2.4 4
VIT1500-0-C 38.1 19.0 1.9 1.8 3

※納期につきましては当社営業へお問い合わせください。

薄肉熱収縮チューブ

ZHFRシリーズ　－　ハロゲンフリー（難燃性）

  • 軟質熱収縮チューブは、柔軟性に優れており、また環境に配慮し燃焼時には低煙、およびハロゲンフリーの製品です。
ZHFRシリーズ　－　ハロゲンフリー（難燃性）
型番 収縮前D内径
（φmm）		 収縮後d内径
（φmm）		 収縮後W厚み
（mm）		 長さ/ミニリール
（m）
ZHFR250-0-E 6.4 3.2 0.64 70
ZHFR500-0-E 12.7 6.4 0.64 45
ZHFR750-0-E 19.1 9.5 0.76 25

※納期につきましては当社営業へお問い合わせください。

型番末尾に以下番号を付け加えて色を御指定下さい。

  1. 0 = ブラック
  2. 4 = イエロー
  3. C = 透明
  1. ブラック
  2. イエロー
  3. 透明

薄肉熱収縮チューブ

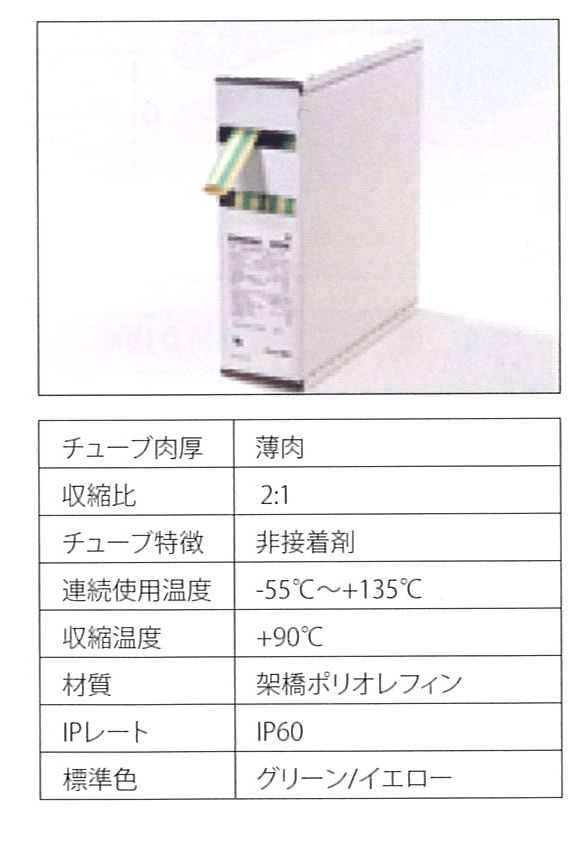

GYSシリーズ-[HSB]ハンディーサイズボックス

  • アース接続コネクター及びケーブル識別・マーキングとして、緑色と黄色のストライプカラーで絶縁や保護にご使用いただける熱収縮チューブです。
GYSシリーズ-[HSB]ハンディーサイズボックス
型番 収縮前D内径
（φmm）		 収縮後d内径
（φmm）		 収縮後W厚み
（mm）		 長さ/箱
（m）
GYS125-E-D 3.2 1.6 0.51 11.5
GYS187-E-D 4.8 2.4 0.51 9.5
GYS250-E-D 6.4 3.2 0.64 7.5
GYS375-E-D 9.5 4.8 0.64 6.5
GYS500-E-D 12.7 6.4 0.64 6.0
GYS750-E-D 19.1 9.5 0.76 5.0
GYS1000-E-D 25.4 12.7 0.89 3.3

※納期につきましては当社営業へお問い合わせください。

ケーブルプロテクション

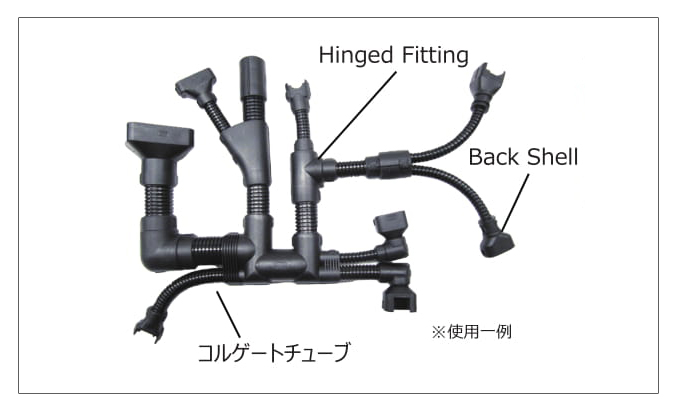

ハーネスフレックス

ハーネスフレックス
  • ワイヤーハーネスの保護・省スペース化などのソリューションにお応えするブランドです
  • 複雑な配線周りにも対応できる幅広いラインナップ防水規格も付与できます
  • 取付は工具要らずで簡単に作業できます
  • 世界中で数多くの実績を積んでいるブランドです
Hinged Fitting ＆ Sealed Fitting

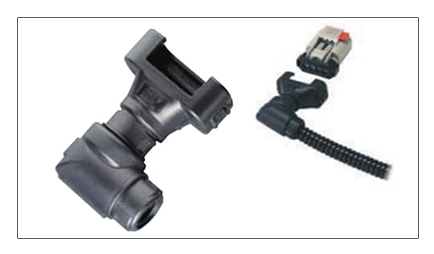

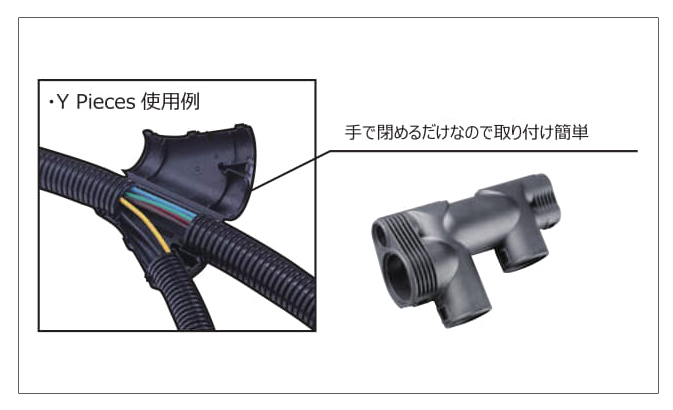

Hinged Fitting
◆Hinged Fitting
  • 分岐部分の保護が簡単に出来る継ぎ手です異径に切り替えも簡単
  • 取り付けはワンタッチで簡単　工具の必要がありません
  • 複雑な形も多くラインナップとして取り揃えています

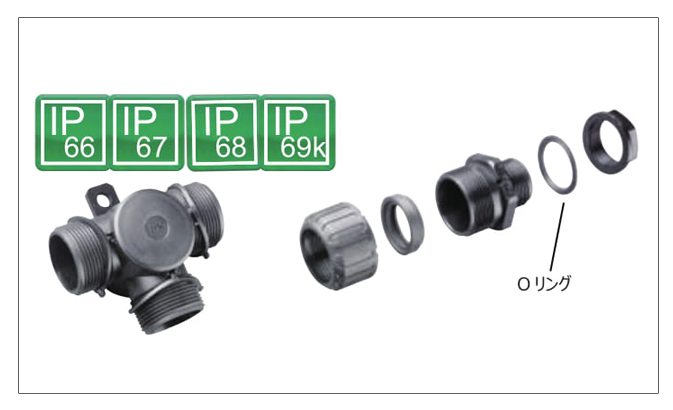

Sealing Fitting
◆Sealing Fitting
  • IP66～IP69Kまでの防水性が付与できる継ぎ手です
  • ナットを締めるときにクリック音がして振動があっても緩みにくい構造になっています

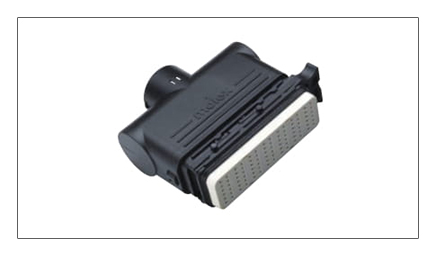

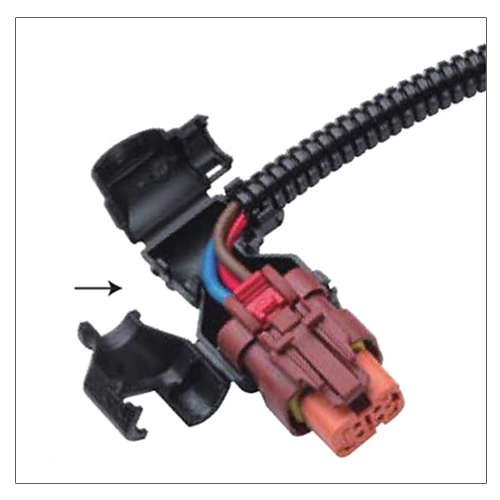

Back shell ＆ Interfaces
Back shell ＆ Interfaces
  • 問題が起きやすいケーブルコネクタの入り口部分をしっかり保護
  • モレックス製、アンプ製、ドイチェ製などのコネクタに直接接続が行える製品もラインナップ
  • 取付が非常に簡単。工具の必要がありあせん
Back shell ＆ Interfaces Back shell ＆ Interfaces

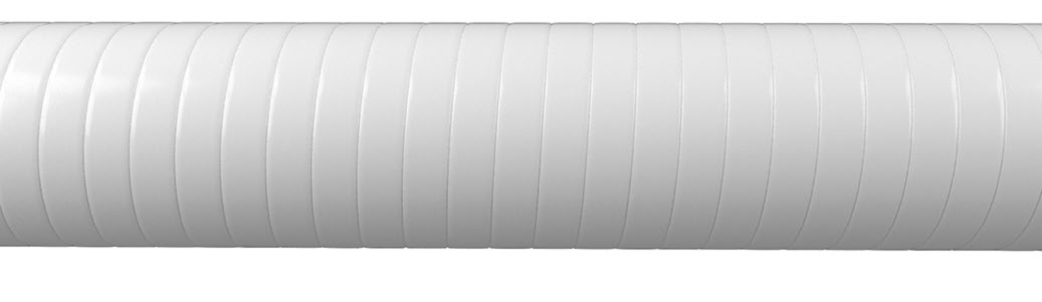

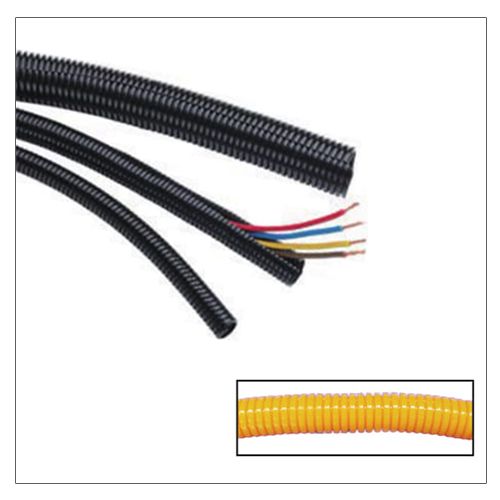

コルゲートチューブ
コルゲートチューブ
  • 使用環境に合わせて豊富な使用材料を取り揃えています
  • オレンジや赤のカラーリングも対応可能
◆使用材料ラインナップ
  • ナイロン
  • ポリプロピレン
  • ポリエーテルケトン　など
    （使用温度　－６０°Ｃ～２６０°Ｃまで対応可能）

食品産業向け

SAMHL,SSAMHL,SAMHURLタイプ
抗菌リキッドタイト防水コンジットチューブシステム

  • 抗菌/リキッドタイト防水/高温耐性ジャケット/フレキシブルコンジットチューブ食品ゾーンの非接触領域に適しています
食品産業向け

特長

  • SAMHLタイプ-FDA、EC、およびFSAに準拠したDuPontHytrel®抗菌保護機能付き
    サーモプラスジャケットに覆われた亜鉛メッキスチール芯
  • SSAMHLタイプ-FDA、EC、およびFSAに準拠したDuPontHytrel®抗菌保護機能付き
    サーモプラスジャケットに覆われたステンレススチールストリング
  • SAMHURLタイプ-FDA、EC、およびFSAに準拠したDuPontHytrel®抗菌保護機能付き
    サーモプラスジャケットに覆われた銅を含む亜鉛メッキスチール芯
  • IP65 - IP69
  • 温度範囲： -50℃～ +130℃

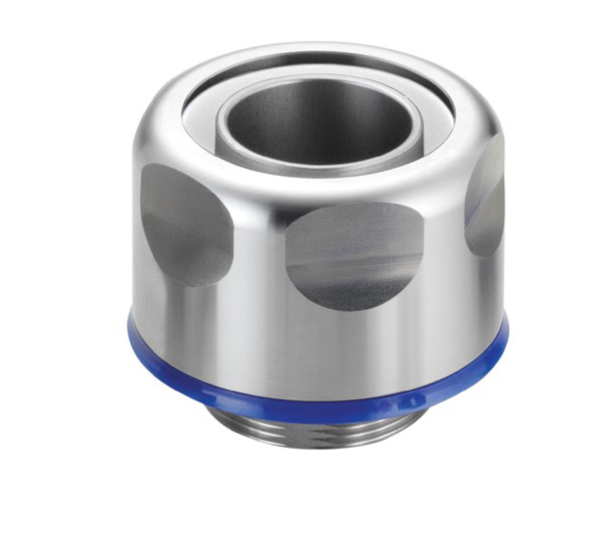

SAMタイプ-一体型のリキッドタイト防水ステンレススチールコネクタフィッティング

  • 食品ゾーンの非接触領域に適した一体型のリキッドタイト防水高温対応ステンレススチールコネクタフィッティング
食品産業向け

特長

  • ユニークな一体型デザイン
  • 316ステンレススチール製
  • IP65-IP69
  • 認証規格：CE, BS EN 61386-1,-23, NSF14159-1-2014,NSF169-2009, UL514b
  • メートルねじ/NPTねじタイプを選択可能

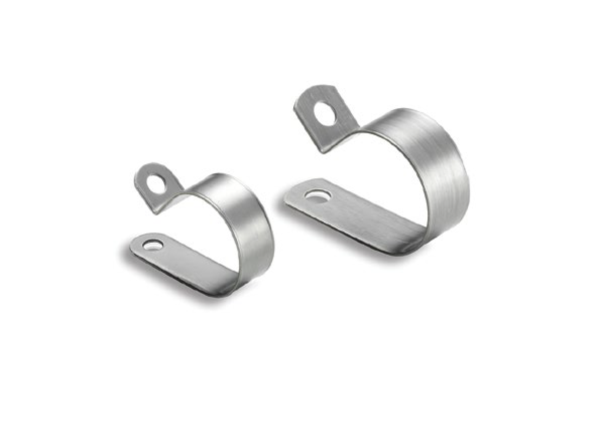

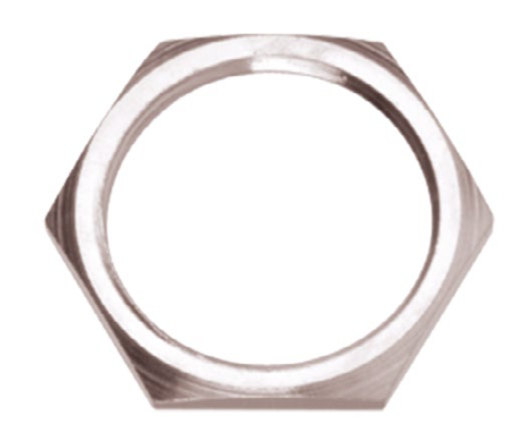

ステンレススチール製P-Clip
およびロックナット

  • 316ステンレススチール製P型クリップとめねじロックナット
食品産業向け 食品産業向け

温度範囲

  • 固定アプリケーション：
  • -50°C ～ +130°C
  • 可動アプリケーション：
  • -5°C ～ +150°C

機械的保護の程度

  • 非常に 高い耐食性
  • 非常に優れた耐薬品性
  • 非常に優れた疲労寿命特性

ADAPTAFLEX（OEM及び工作機械向け）

非金属製フレキシブルコンジットチューブ

Adaptaflexには20種類以上の非金属製コンジットチューブシステムシステムがあり、様々な配線管理アプリケーションに対して適切な技術的特性を持った製品があります。
広く普及しているAdaptalokシステムでは、システムの統合性を維持するために特別に設計されたさまざまなコンジットチューブおよびコネクタフィッティングを提供します。コネクタフィッテイングには、ストレート、90°また45°のエルボタイプがあり、メートルねじ、PGねじ、PFねじ、NPTねじを選択することができます。ABBはフレキシブルコンジットチューブシステム市場で、唯一のイノベーティブな最高品質のAdaptalok ATS™フィッテイングを誇りとしています。

食品産業向け

非金属製品の利点

腐食しない
幅広いフィッテイングの種類がありソリューションの選択が広がる
迅速な設置(切断と組み立て)
金属製に比べて軽量
疲労寿命特性の向上
衝撃により形状が変わりづらい

ABBのコンジットチューブシステムはほぼ、British Kitemark、CE Approval、UL 1696、NF、LUL、
DINなどの工業認証を取得しています。

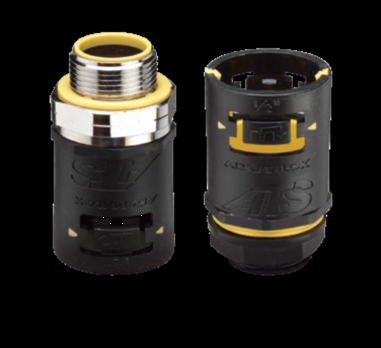

非金属製コネクタフィッティング

Adaptalok ATS™はフレキシブルコンジットチューブシステムの中で、唯一無二の革新的なソリューションです。これまでは、製造メーカーが部品やシーリングを別々に製造して組み立て、それぞれを組み合わせてシステムを製造していました。これにより、組立時間が長くなり、さらに不具合発生率も高くなります。
Adaptalok ATS™は内部にコンジットシーリングとシーリングワッシャーをモールドするために、洗練された成形プロセスを用いて製造されます。これにより、設置時間が短くなり、信頼性が非常に高くなります。コンジットチューブシステムにできる限り高いIP性能を持たせることができるメリットもあります。

食品産業向け

その他の主な機能

66ナイロン製の本体
金属製に比べて軽量
迅速な設置(切断と組み立て)
幅広いフィッテイングの種類がありソリューションの選択が広がる
疲労寿命特性の向上
衝撃により形状が変わりづらい

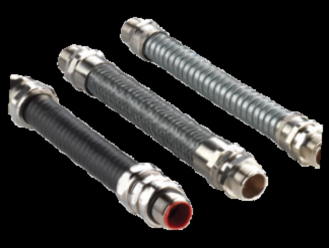

金属製フレキシブルコンジットチューブ

Adaptaflexには亜鉛メッキスチールまたはステンレススチールのいずれかで製造された金属製コンジットチューブの幅広い製品ラインアップがあります。
さまざまなタイプの幅広いリキッドタイト防水スチールコンジットチューブがラインアップされ、特別な使用環境に要求されるソリューションを提供します。コンジットチューブ製品ラインアップのサイズはCCTV(閉回路テレビシステム)や電動シャッター向けの定格3mmサイズから、巨大な容量のデータ送信に使われるファイバーケーブル向けの定格75mmサイズまであります。

ADAPTAFLEX（OEM及び工作機械向け）

編組コンジットチューブは、ケーブルが磨れやすい環境での設置に特に適しています。アプリケーションに、より強化された防火性とEMIスクリーニングが要求される場合、高仕様のスズめっき銅編組ブレードタイプのオプションがあります。

金属製コネクタフィッティング

Adaptaflexには亜鉛メッキもしくはステンレススチール製の金属製フィッティングの幅広い製品ラインアップがあります。
SSPL、SPL、SP&Sシリーズのコネクタフィッティングは、システムの統合性を維持するように特別に設計されており、固定およびスイベルフィッティング、ストレート、90°、45°、ロックナット、エンラージャー、レデューサー、コンバーターを含む多数のアクセサリーを含みます。

ADAPTAFLEX（OEM及び工作機械向け）
